2016/11/22
日本

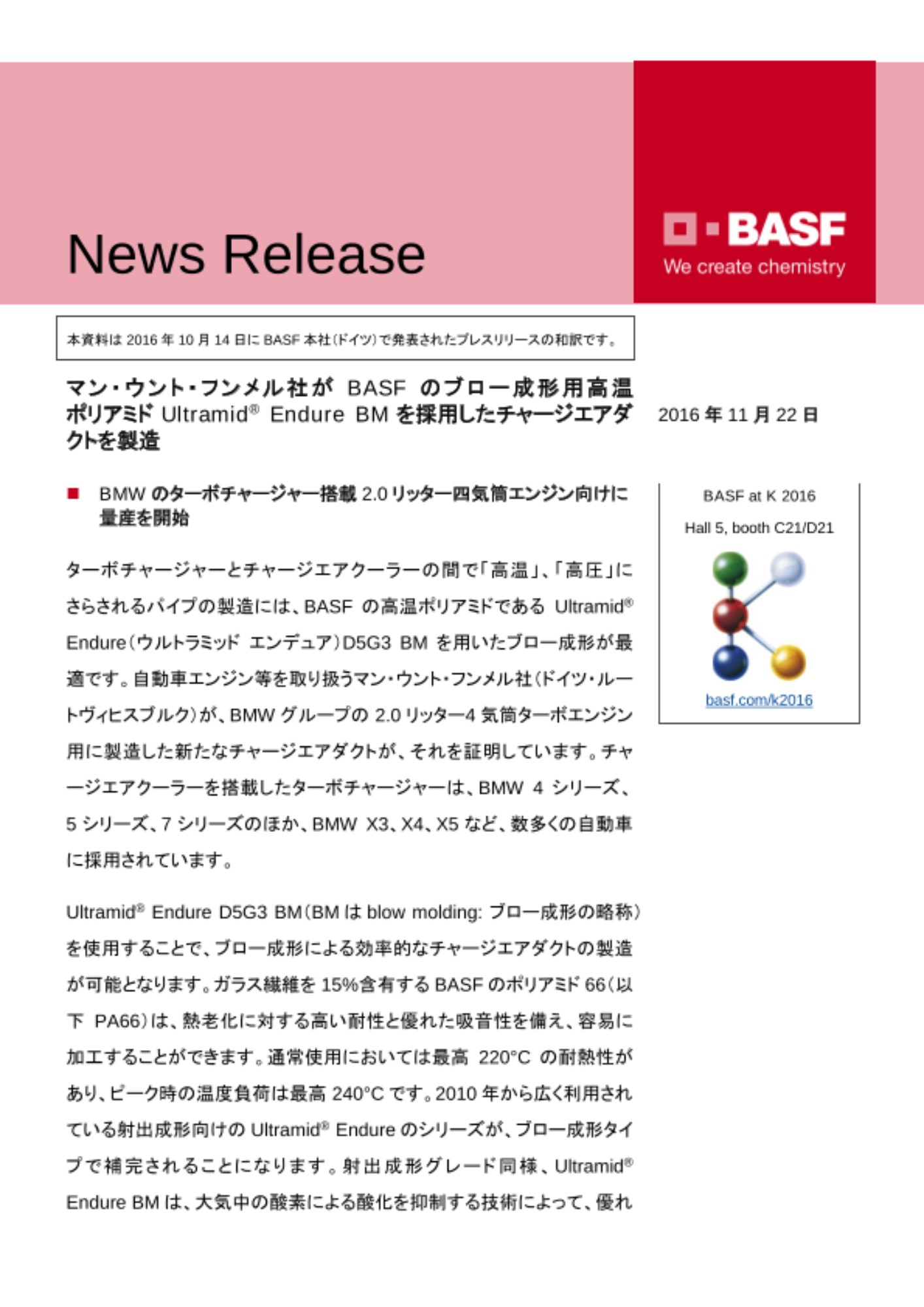

マン・ウント・フンメル社がBASFのブロー成形用高温ポリアミドUltramid® Endure BMを採用したチャージエアダクトを製造

(本資料は 2016年10月14日にBASF本社(ドイツ)で発表されたプレスリリースの和訳です。)
  • BMW のターボチャージャー搭載2.0リッター四気筒エンジン向けに量産を開始

ターボチャージャーとチャージエアクーラーの間で「高温」、「高圧」にさらされるパイプの製造には、BASFの高温ポリアミドであるUltramid® Endure(ウルトラミッド エンデュア)D5G3 BMを用いたブロー成形が最適です。自動車エンジン等を取り扱うマン・ウント・フンメル社(ドイツ・ルートヴィヒスブルク)が、BMWグループの2.0リッター4気筒ターボエンジン用に製造した新たなチャージエアダクトが、それを証明しています。チャージエアクーラーを搭載したターボチャージャーは、BMW 4シリーズ、5シリーズ、7シリーズのほか、BMW X3、X4、X5など、数多くの自動車に採用されています。

Ultramid® Endure D5G3 BM(BMはblow molding: ブロー成形の略称)を使用することで、ブロー成形による効率的なチャージエアダクトの製造が可能となります。ガラス繊維を15%含有するBASFのポリアミド66(以下PA66)は、熱老化に対する高い耐性と優れた吸音性を備え、容易に加工することができます。通常使用においては最高220°Cの耐熱性があり、ピーク時の温度負荷は最高240°Cです。2010年から広く利用されている射出成形向けのUltramid® Endureのシリーズが、ブロー成形タイプで補完されることになります。射出成形グレード同様、Ultramid® Endure BMは、大気中の酸素による酸化を抑制する技術によって、優れた熱安定性が確保されています。これにより表面だけでなく、内部への酸化の促進を防ぎます。

最適化されたUltramid® Endure BMの特性で、成形業者や自動車メーカーには処理温度の低下によるシステムコストの削減、サイクル時間の短縮、省エネなど多くのメリットがもたらされ、高度な技術と組み合わせることで、耐久性のある強力なエンジンを製造することができます。つまり、Ultramid® Endure BMは、ポリフェニレン硫化物(PPS)やアルミニウムなど、従来のチャージエアダクト材料に比べ、より高いコストパフォーマンスを実現します。ターボチャージャーからチャージエアクーラーへは、チャージエアダクト内のエアチャージパイプを通って高温の圧縮空気が送られますが、その圧力は2.5バールを上回ります。

Ultramid® Endure BMは、自動車部品の組立てコストの削減や、軽量化を実現します。高温ポリアミドは、圧延アルミシート製パイプの代わりとなるものです。狭い設置スペースでパイプ部分を円形にするためには、高額なハイドロフォーミング法で金属パイプを製造する必要がありますが、BASFの素材を使用することで、パイプをさまざまな形状にブロー成形することができます。内部の表面はなめらかで、他のプラスチックに比べて空気抵抗も低減できます。

高い溶解安定性と膨張性、容易な溶接性がもたらす優れた加工特性

ブロー成形には、高度な溶融強度と膨張性を備えるプラスチックが必要です。溶融安定性が優れると、パイプの長さのバラつきを抑えることができます。長さのバラつきを小さく抑えることで、サクションブロー成形でのより安定した製造が可能となります。長さの変化が少なくなるほど、製品はサクションブロー成形に適するようになります。これはパイプの膨張にもあてはまり、ある程度の膨張は必要であるものの、膨張しすぎるとパイプを鋳型に挿入する際に問題となります。さらに、大幅に膨張する材料では成形品が肥大する傾向があるため、パイプが円錐台形になってしまいます。Ultramid® Endure BMでは大半の場合に円筒状が維持されます。処理パラメータの変更にも柔軟に対応するため、製造工程での修正も容易です。

Ultramid® Endure BMは赤外線溶接などを用いて、特にPA66の部品とは良好に溶接できます。多くの場合、ボンネット内の部品同士は溶接されますが、含有されるガラス繊維が少ないことから、特に経年とともに溶接線強度が弱まります。一方、Ultramid® Endure BMの革新的安定性メカニズムでは、ポリマーそのものが保護されるだけでなく、こうした潜在的弱点を強化します。溶接線は、高温の連続運転に対して高い耐久性も備えており、220°Cで1,000時間運転した後も、接合部に亀裂の兆候は見られません。つまり、溶接線の強度が高く維持されるのです。

極めて優れた吸音特性

自動車業界にとって、吸音性はブランド要素に直結し、極めて重要な要素になってきました。新しいエンジンのコンセプトにおいても、お客様や関係当局からの需要の高まりにおいても、吸音効果の高い材料が求められています。優れた減衰挙動を示すUltramid® Endure BMは、厳しい吸音要件に対応します。たとえば、振動する部品表面から発生する耳障りな空気伝播音を、発生源において直接的に低減します。温度や湿度次第では、ポリフェニレン硫化物の最大10倍の減衰効果を発揮します。

K 2016への出展

アイデアを理想的ソリューションに:BASFは、2016年10月19日~26日にドイツの デュッセルドルフで開催されたK fair(国際プラスチック・ゴム産業展)に出展しました。関連プレスリリース、画像、詳細情報は basf.com/k2016でご覧ください。
